瑞侃自调控伴热-CS20-2.5-PI-NH
CS20-2.5-PI-NH
用于PI伴热线的热缩连接或二通套件
CS20-2.5-PI-NH套件设计用于端接聚合物绝缘串联电阻伴热线。

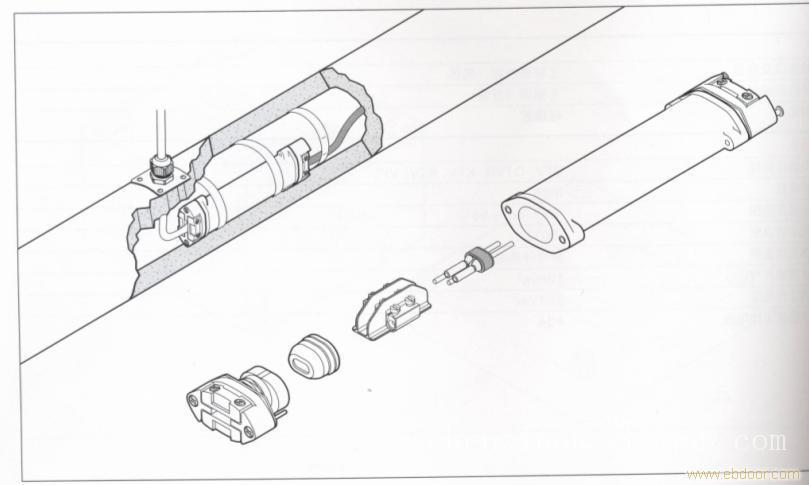

CS20-2.5-PI-NH套件只可以在非危险区域使用。套件中含有以下任何两种安装都必须用到的组件。适用于连接2根冷端线额一根伴热线，或者是两根伴热线之间的2接头。拼接套件采用了易于使用的热缩管，该热缩管在安装后能形成一层半柔性防潮封装。通过压接套管保持导线和编织网的电气持续性。

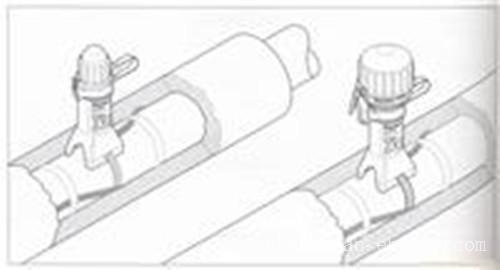

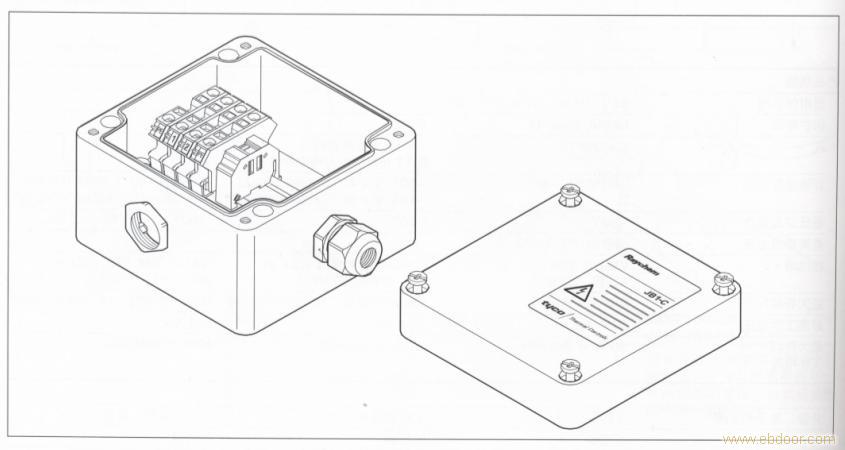

鉴于其内置式的设计特点，安装完成的连接器可以轻松地安装在管道保温层材料的下方。该套件设计用于和带M20进线孔的接线盒配套使用。

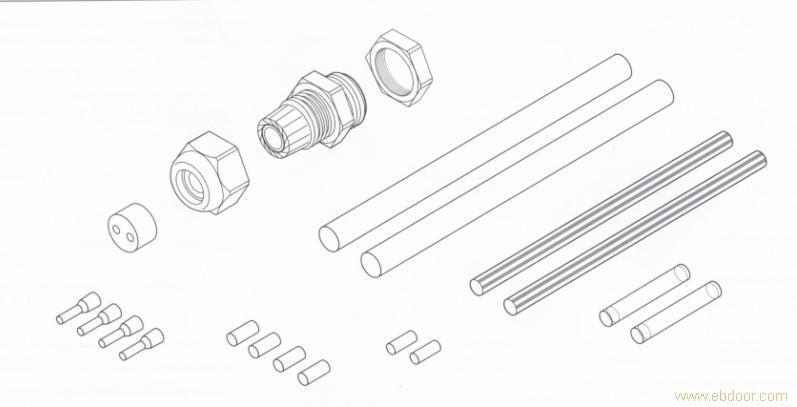

每组CS20-2.5-PI-NH套件包含2个连接器
产品特点
1.电缆结构：内层导电热塑料、外层为双层阻燃聚烯烃并带有屏蔽层
2、温度范围：暴露温度85℃， 表面温度85℃
维持温度65℃ ，使用温度-60℃
3、施工温度： ：-5℃
4、热稳定性：由10℃至99℃间来回循环300次后， 电缆发热量维持在90%以上。
5、弯曲半径：20℃室温时为25.4mm -30℃低温时为35.0mm
6、绝缘电阻：电缆长度100m，环境温度75℃时， 用2,500VDC摇表摇试1分钟，绝缘电阻(导线与屏蔽间) 最小值为 120MΩ。
7、起动电流（10℃）每米0.4A
8、安装使用请参阅部份注意事项
9、使用长度：不超过100米
1、 在敷设时，不要打折，不得承受过大的拉力，禁止冲击锤打，以免损伤绝缘后，发生短路现象。安装时，安装处上空不再进行焊接、吊装等操作，以防止电焊熔渣溅落到电热带上损坏绝缘层。确认被伴热的管道或设备已经试漏、清扫，其表面的无刺，尖锐边棱已经打磨光滑平整。
2、 采用缠绕方式敷设时，请勿将电缆超过最小弯曲半径（最小弯曲半径不小于电缆厚度的六倍），过度弯曲或折叠，可能使局部分子结构改变发生击穿，着火现象。
3 、电缆应紧贴管道表面，以利散热，电缆用铝箔胶带固定，一方面增大散热面，有利于热传导，另一方面便于安装。其方法是：先清除电缆途经处的油污，水份，用固定胶带将伴热电缆经向固定，然后敷设覆盖铝箔胶带，最后用布用力抹压，使电缆平整粘贴在管道表面。
4、 保温层和防水层施工必须在电缆安装调试后，保温材料必须干燥，潮湿的保温材料不但影响保温效果，还有可能腐蚀普通型伴热电缆，缩短使用寿命。保温材料安装后，必须立即包缠防水层，否则将降低保温性能，影响伴热系统的正常。
5、 电缆的安装长度不要超过其“允许使用长度”，允许长度随不同型号产品而不同。
6、 屏蔽型电缆接线时，电伴热系统除介质管路系统装有可靠的接地保护外，同时应将编织层全部连接在一起，安装可靠的接地，并且电缆首尾端的导电线芯不得与屏蔽网相碰。
7、 电缆的尾端用尾端接线盒密封，不可将两根平行导线相连接，避免短路发生。
8、 接线盒必须牢固固定在管壁上，避免引起短路发生火灾。
9、 安装电缆应加装过溶保护装置，电路中必须设置可靠的过溶保护措施，对每个伴热电缆保温系统设置保险熔断器，使配电系统有过载，短路，漏电保护功能。
10、 电伴热系统安装完后，必须逐个回路进行电气测试：用500V的欧表检查系统的绝缘电阻，电缆的线芯与地线或与不带电的中性线之间电阻应不小于5MΩ。
